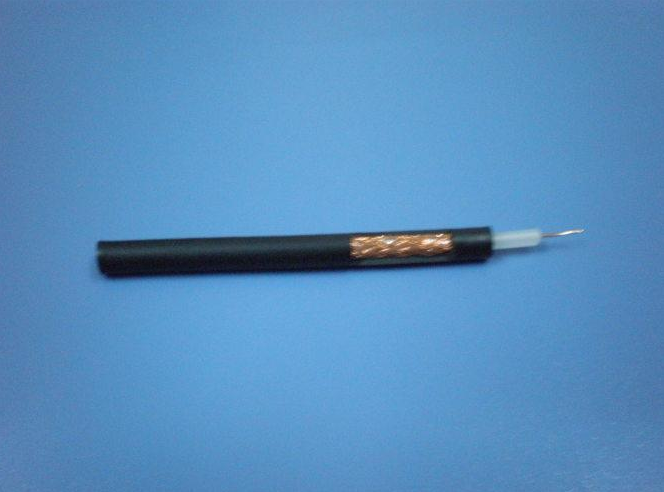

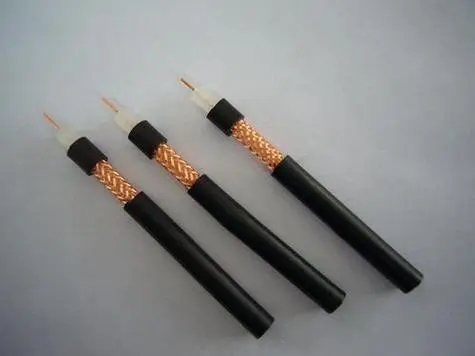

船用射频电缆CSYV适用于各种河海船舶及海上石油平台等各种水上建筑物，连接高平频号和对地不对称的调频信号设备，如用作无线电和雷达设备的连接。
生产执行标准：
GB9334-88
型号、名称：
型号 | 名称 |
CSYV | 铜导体实芯聚乙烯绝缘聚氯乙烯护套船用同轴射频电缆 |
CSYV90 | 铜导体实芯聚乙烯绝缘聚氯乙烯内套裸钢丝编织铠装船用同轴射频电缆 |
使用特性：额定电阻50Ω
规格 | 电容 | 速比 | 最大交流 电压峰值 | 最大脉冲 电压峰值 | 弯曲半径 | 最低 弯曲温度 | |
室内 | 室外 | ||||||
50-7-2 50-7-6 50-12-1 50-17-2 50-17-3 | 100 100 100 100 100 | 0.66 0.66 0.66 0.66 0.66 | 6.5 6.6 9.5 15 15 | 13 13 19 30 30 | 5D① | 10D② | -40 |
额定电阻75Ω
规格 | 电容 | 速比 | 最大交流 电压峰值 | 最大脉冲 电压峰值 | 弯曲半径 | 最低 弯曲温度 | |
室内 | 室外 | ||||||
75-4-1 | 67 | 0.66 | 2.6 | 5.2 | 5D | 10D | -40 |
75-4-2 | 67 | 0.66 | 2.6 | 5.2 | |||
75-7-2 | 67 | 0.66 | 5.0 | 10 | |||
75-7-3 | 67 | 0.66 | 5.0 | 10 | |||
75-17-2 | 67 | 0.66 | 12.5 | 25 | |||
注：D 电缆外径
产品规格：
规格 | 内导体 | 外导体材料 | 护套外径 | 最大铠装外径 | ||||
材料 | 结构 | 内层 | 外层 | 最小 | 标称 | 最大 | ||
50-7-2 | 铜丝 | 7/0.75 | 铜丝 | 10.0 | 10.3 | 10.6 | 12.5 | |
50-7-6 | 7/0.75 | 镀银丝 | 10.7 | 11.0 | 11.3 | 13.0 | ||
50-12-1 | 7/1.15 | 14.6 | 15.0 | 15.4 | 17.0 | |||
50-17-2 | 1/5.0 | 21.5 | 22.0 | 22.5 | 24.0 | |||
20-17-3 | 1/5.0 | 铜丝 | 22.2 | 22.7 | 23.2 | 25.0 | ||
规格 | 内导体 | 外导体材料 | 护套外径 | 最大铠装外径 | ||||
材料 | 结构 | 内层 | 外层 | 最小 | 标称 | 最大 | ||
75-4-1 | 铜丝 | 7/0.21 | 铜丝 | 5.8 | 6.0 | 6.2 | 8.0 | |
75-4-2 | 7/0.21 | 铜丝 | 6.5 | 6.7 | 6.9 | 9.0 | ||
75-7-2 | 7/0.40 | 10.0 | 10.3 | 10.6 | 12.5 | |||
75-7-3 | 7/0.40 | 铜丝 | 10.7 | 11.0 | 11.3 | 13.0 | ||
75-17-2 | 1/2.7 | 21.5 | 22.0 | 22.5 | 24.0 | |||
