UL光伏电缆是适用于光伏发电系统设备内部和外部的电路连接，可满足极端气候条件和永久安装使用的要求，可广泛用于太阳能电站光伏系统等各领域。

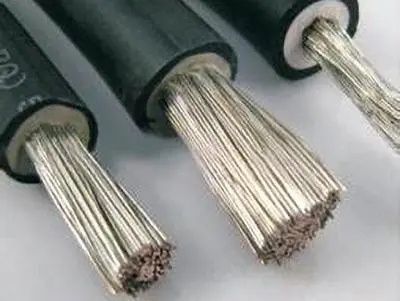

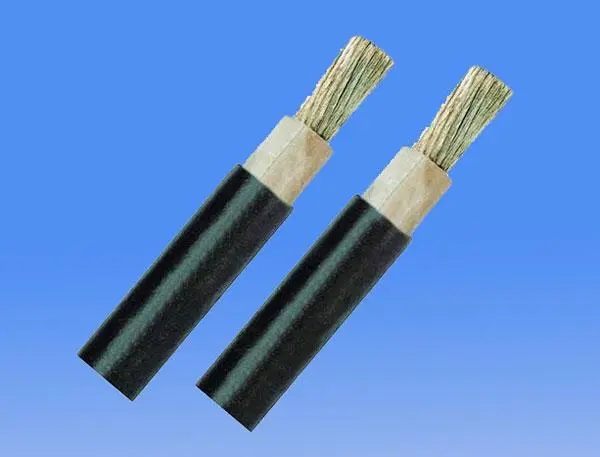

UL4703认证电缆厂家,AWG（全色谱）光伏电缆JYPV
1. 产品说明
UL光伏电缆是适用于光伏发电系统设备内部和外部的电路连接，可满足极端气候条件和永久安装使用的要求，可广泛用于太阳能电站光伏系统等各领域。
2. 产品特性
环境温度：-40℃~90℃
短路允许温度：280℃
额定电压：600V ,1000V,2000V
测试电压：U=600V；U0=2000V，50Hz/1min
U=1000V；U0=4000V，50Hz/1min
U=2000V；U0=4000V，50Hz/1min
阻燃测试：UL1581V VV-1
产品具有耐热、耐寒、耐油、耐磨、抗紫外线照射
耐臭氧、抗微生物等特性
使用寿命：至少25年
产品型号及参数
型号 | 线规 | 标称截面（㎜2） | 导体结构 | 成品线缆外径（㎜） | 导体电阻 | ||
600V | 600V | 1000及2000V | |||||
JYPV | 18 | 0.823 | 27/0.20 | 4.40 | 5.10 | 5.90 | 23.20 |
17 | 1.025 | 32/0.20 | 4.40 | 5.20 | 6.00 | 18.30 | |
16 | 1.31 | 27/0.25 | 4.70 | 5.40 | 6.15 | 14.60 | |
15 | 1.64 | 33/0.25 | 4.80 | 5.60 | 6.30 | 11.30 | |
14 | 2.08 | 43/0.25 | 5.10 | 5.80 | 6.50 | 8.96 | |
13 | 2.63 | 54/0.25 | 5.30 | 6.00 | 6.80 | 7.10 | |
12 | 3.31 | 48/0.30 | 5.60 | 6.30 | 7.00 | 5.64 | |
11 | 4.17 | 59/0.30 | 5.80 | 6.50 | 7.30 | 4.48 | |
10 | 5.26 | 75/0.30 | 6.20 | 6.90 | 7.60 | 3.54 | |
9 | 6.60 | 95/0.30 | 6.70 | 7.40 | 8.20 | 2.81 | |
8 | 8.36 | 68/0.40 | 7.80 | 8.60 | 9.10 | 2.23 | |
7 | 10.50 | 84/0.40 | 8.20 | 8.90 | 9.40 | 1.76 | |
6 | 13.30 | 106/0.40 | 9.60 | 10.30 | 10.80 | 1.403 | |
5 | 16.76 | 133/0.40 | 9.90 | 10.60 | 11.10 | 1.11 | |
4 | 21.15 | 168/0.40 | 11.00 | 11.90 | 12.40 | 0.88 | |
3 | 26.65 | 210/0.40 | 11.60 | 12.30 | 12.80 | 0.70 | |
2 | 33.62 | 268/0.40 | 12.70 | 13.30 | 13.80 | 0.55 | |
